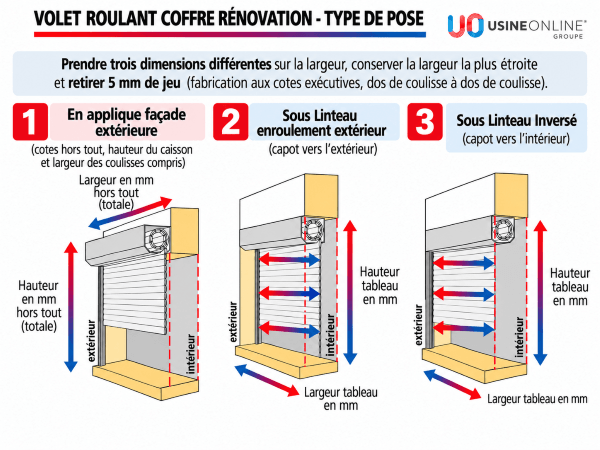

Comment mesurer un volet roulant avec coffre extérieur

  • Fabrication aux dimensions exécutives (le client déduit le jeu avant la commande)
  • Dimensions hors tout coulisses + coffre compris (largeur : dos de coulisse à dos de coulisse ; hauteur : bas de coulisse à haut du coffre)
  • Côté manoeuvre vue de face intérieur sur le configurateur
  • Installation facile, mécanisme assemblé en Usine
  • Coffre à pan coupé aluminium de base (possibilité de 1/4 de rond en fonction coloris + dimensions)
  • Coulisses pré-percées pour fixation suivant le type d'installation
  • POSE SOUS LINTEAU :
  • Veuillez saisir vos dimensions hors tout sur le configurateur
  • Le client déduit le jeu avant la commande 5mm sur la largeur et la hauteur (prendre 3 dimensions différentes sur la Largeur (haut, milieu et bas), conserver la dimension la plus étroite puis retirer 5 mm de jeu)
  • POSE EN FAÇADE (APPLIQUE) :
  • Rajouter aux dimensions tableau la hauteur du coffre et x2 largeur coulisses
  • JUSQU’À 1600 MM DE LARGEUR :

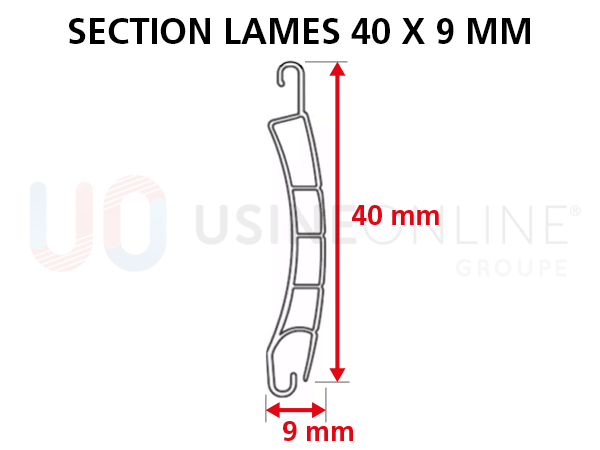

  • Lames 40x9 mm

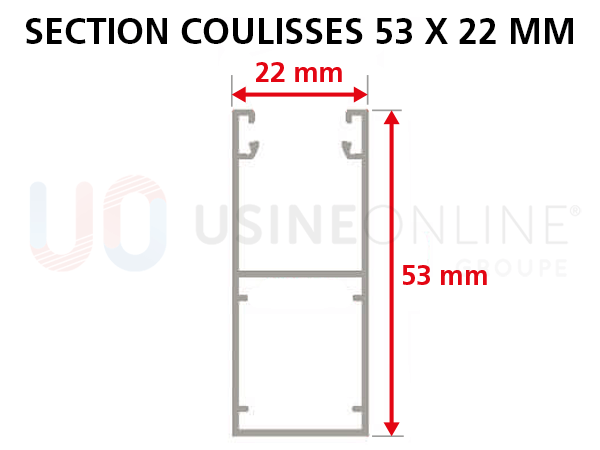

  • Coulisses en aluminium L.53 mm x Ep.22 mm
  • Section coffre 150x150 mm jusqu'à 1600 mm de haut
  • Section coffre 180 x180 mm de 1601mm jusqu'à 2200mm de haut
